FFU（風機過濾單元）
16-10-10
FFU英文全稱為（Fan Filter Unit），中文專業用語為風機過濾機組。 FFU風機濾網機組可模塊化連接使用，使用FFU廣泛應用于潔凈室、潔凈工作臺、潔凈生產線、組裝式潔凈室和局部百級等應用場合。FFU設有初、高效兩級過濾網。風機從FFU頂部將空氣吸入并經初、高效過濾器過濾，過濾后的潔凈空氣在整個出風面以0.45M/S±20%的風速勻速送出。適用于在各種環境中獲得高級別的潔凈環境。它為不同尺寸大小，不同潔凈度等級的潔凈室、微環境提供高質量的潔凈空氣。在新建潔凈室、潔凈廠房式改造翻新中，即可提高潔凈度級別，降低噪音和振動，也可大大降低造價，安裝維護方便，是潔凈環境的理想部件。經過實地檢測，國際品牌普遍難以適應“中國環境因素”，質量雖然普遍高于國產公司，但1年后的穩定性測試普遍不理想；而大部分國內低端品牌的工程質量也較差強人意。近年，凈化工程行業開始注重產品質量與穩定性的雙向驗收標準，并逐步以實地檢測數據（之前多依靠行業報告）更真實的體現工程性價比，已經遠遠超過國際品牌，成為中國FFU的新國際標準企業。
FFU工作時間長，低噪聲、免維護、震動小、可無級調速，風速均勻，安裝方便等。
FFU可模塊化連接使用，使得FFU廣泛應用于無塵室、無塵操作臺、無塵生產線、組裝式無塵室和局部百級等應用場合。FFU設有初、高效兩級過濾網。風機從FFU頂部將空氣吸入并經初、高效過濾器過濾，過濾后的潔凈空氣在整個出風面以0.45M/S±20%的風速勻速送出。它為不同尺寸大小，不同潔凈度等級的潔凈室、微環境提供高質量的潔凈空氣。在新建潔凈室、潔凈廠房式改造翻新中，即可提高潔凈度級別，降低噪音和振動，也可大大降低造價，安裝維護方便，是潔凈環境的理想部

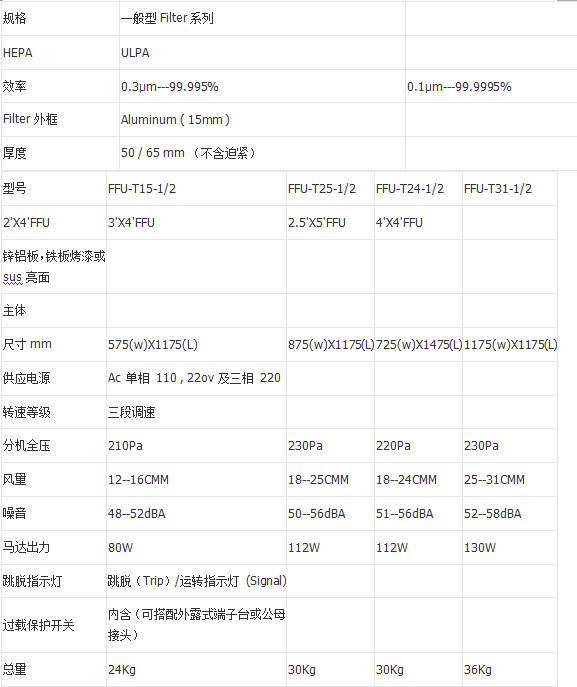

產品參數
材質特點
箱體材質可依客戶需求，依環境需要采用不銹鋼或鋼板烤漆。風機組附運轉指示燈及外接接點，以利監控。風機組附異常指示燈及外接接點，可自行檢視異常原因，于正常送電下風機無運轉時．異常燈亮。（可能出現下列情況） :
馬達過載跳脫。 馬達線圈燒毀。 內部接線脫落。 可搭配各種廠牌之 ceiling grid 及班 PA / ULPA 風機之葉輸運轉以導風道設計，故噪音小，而風速平均且震動小。
可選配件
1． 德國ebm直流風機，具有節能、計算機集中控制、運行穩定、噪聲低、數字化調速等特性。在高效過濾器初阻力相等的情況下，可節能50%以上，實際運行費用低。可用一臺計算機集中控制近8000臺風機的運轉、調速、工作狀態查詢等。也可以選用泛仕達直流風機。
2.國產鋁葉輪離心風機，具有節能、計算機集中控制、運行穩定、噪音低、風量大、一般風速可達1.0m/s等特點。
3． ULPA超高效過濾器/初效過濾器。
4． 圓形風管接口。
5．配置天花龍骨CEILING GRID。
FFU分類
按照機箱外形尺寸分類
根據用以安裝機組的吊頂龍骨中心線的距離，機箱模數尺寸主要分為：1200*600，代號為42;1200*900,代號為43;1200*1200，代號為44；600*600，代號為22；750*1500，代號為25；其它客戶定制的非標尺寸（custom-size,用CS表示）。
FFU按機箱材質不同分類
按照機箱材質不同分類分為標準型涂層鋼板（包括鍍鋅、鍍鋁鋅、噴塑等），代號為G；不銹鋼板，代號為S；鋁板（鋁合金板），代號為A；其他材質，代號為O。
FFU按照電機方式分類
按照電機方式分類，可分為交流電機和無刷直流電機。交流單相電機代號為A1；交流三相電機代號為A3；直流無刷電機代號為EC。
FFU按照控制方式不同分類
交流供電機組按照機組控制方式不同分為單工況機組，用S表示；多工況分檔控制機組，用M表示；無級調控機組，包括調壓或變頻控制等此項可缺省。
FFU按照機組靜壓不同分類
按照機組靜壓不同分為標準靜壓型和高靜壓型。標準靜壓型代號為S；高靜壓型代號為H。標準靜壓型此項可缺省。
FFU按照過濾器效率不同
按照機組所帶高效過濾器效率不同可分為高效過濾器，代號為H；超高效過濾器，代號為U；機組入口如帶有粗效預過濾器代號為P，無預過濾器時可缺省。
FFU包裝要求
1.機組包裝前應進行清潔干燥處理。
2.機組包裝應有防潮、防塵及防震措施。
3.包裝箱中應有產品合格證、裝箱單等文件。
4.產品合格證應包括檢驗結論、檢驗員章和檢驗日期。
5.裝箱單應列出所有的附件。
6.每種型號規格的產品應至少提供一份產品說明書，說明書應至少包含以下內容：
1>基本情況，包括產品名稱、型號規格、材質、電壓、頻率、重量等。
2>主要技術參數，包括額定風量下的機外靜壓、功率，額定風量下的噪聲，同時應注明轉速、電壓、試驗工況。
3>產品性能曲線，必須提供的機組性能曲線包括：風量（風速）——機外靜壓曲線、風量（風速）——功率曲線，宜提供的機組性能曲線包括：風量（風速）——空氣效率曲線、風量（風速）——能效指數（EPI）曲線
